1.前言
　　隨著國(guó)家對(duì)節(jié)能降耗的大力推廣以及人們環(huán)保意識(shí)的不斷增強(qiáng)，鍍膜玻璃作為一種高性能的節(jié)能建筑材料，越來越受人們的歡迎，廣泛應(yīng)用到大型建筑和民用住宅上，市場(chǎng)前景看好。本文重點(diǎn)介紹鍍膜玻璃的關(guān)鍵性能參數(shù)，供參考。
　　2．技術(shù)參數(shù)
　　對(duì)于陽光控制膜或Low-e膜玻璃，主要考慮三個(gè)要素：
　　（1）、使用這些產(chǎn)品，無論是為了控制陽光獲得量還是隔熱，它的熱學(xué)性能是至關(guān)重要的。
　　（2）、建筑物的外觀設(shè)計(jì)主要體現(xiàn)在其所能提供的色彩、均勻性和再現(xiàn)性上，鍍膜玻璃作為裝飾材料安裝在建筑上，其外觀顏色一定是一致的。
　　（3）、鍍膜玻璃作為裝飾材料必須考慮其耐久性，包括耐磨性、耐酸性和耐堿性。
　　2.1熱學(xué)性能
熱學(xué)性能是指鍍膜玻璃的過濾能力或控制入射太陽光能量的能力，鍍膜玻璃的熱屬性，即熱總帶取量，可用下式表示：
　　熱總獲取量（THG）=A（陽光熱獲取量）+B（傳導(dǎo)和對(duì)流） (1)

　　“A”（陽光熱獲取量）=Sc×SHGF×陽光輻射量
　　Sc—遮陽系數(shù)，是指透過玻璃的陽光熱獲取量與相同條件下透過3mm白玻陽光熱獲取量的比值，數(shù)值范圍0～1之間。
　　SGGF—陽光熱獲取因子，按美國(guó)標(biāo)準(zhǔn)，通過3mm白玻的陽光熱獲取量與陽光輻射量之比為0.87，即SHGF=0.87。
　　“B”表示玻璃安裝后在溫差下傳遞的熱量，可用U×（To－Ti）表示。
　　To為室外溫度，Ti為室內(nèi)溫度
　　U值——熱傳導(dǎo)性用來衡量玻璃安裝傳導(dǎo)熱的能力。
所以
　　THG=A+B=Sc×0.87×陽光輻射量+U(To－Ti) （2）
　　可見，玻璃節(jié)能性能優(yōu)劣由Sc值和U值這兩個(gè)參數(shù)就完全可以確定。
　　陽光控制膜玻璃，由于U值變化較小因此SC值的大小對(duì)玻璃的節(jié)能效果影響較大，在不同的環(huán)境，如在南方炎熱地區(qū)，為了使熱量盡量少進(jìn)入室內(nèi)，維持環(huán)境舒適，降低空調(diào)費(fèi)用，可選用SC低的品種；在北方寒冷地區(qū)，為了減少室內(nèi)熱量傳出室外，保持室內(nèi)溫暖，降低取曖費(fèi)用，可選用SC高的品種。
　　Low-e鍍膜玻璃具有較高的可見光透過率，較低的Sc值和U值，使用LOW-E玻璃制成的中空玻璃，對(duì)輻射、傳導(dǎo)、對(duì)流這三種方式的熱傳遞具有很強(qiáng)的阻隔作用，是性能良好的節(jié)能玻璃，普通透明玻璃6mm+12A+6mm中空玻璃 U值為2.7 W/m2.K 。而LOW-E鍍膜中空玻璃的U值為1.3～1.8W/m2.K，節(jié)能保溫效果明顯。
　　在北方嚴(yán)寒地區(qū)，如選用陽光膜玻璃，節(jié)能效果并不明顯，U值對(duì)熱學(xué)性能影響較大，適宜采用高透型的Low-e中空玻璃。高透型Low-E玻璃，遮陽系數(shù)Sc≥0.5，對(duì)透過的太陽能衰減較少。這對(duì)以采暖為主的北方地區(qū)極為適用，冬季太陽能波段的輻射可透過這種Low-E玻璃進(jìn)入室內(nèi)，經(jīng)室內(nèi)物體吸收后變?yōu)長(zhǎng)ow-E玻璃不能透過的遠(yuǎn)紅外熱輻射，并與室內(nèi)暖氣發(fā)出的熱輻射共同被限制在室內(nèi)，從而節(jié)省暖氣的費(fèi)用。
　　在南方炎熱地區(qū)和夏熱冬冷地區(qū)，為達(dá)到最佳的節(jié)能要求，可選用有遮陽效果的遮陽型Low-e中空玻璃。遮陽型Low-E玻璃，遮陽系數(shù)Sc＜0.5，對(duì)透過的太陽能衰減較多。這對(duì)以空調(diào)致冷的南方地區(qū)極為適用，夏季可最大限度地限制太陽能進(jìn)入室內(nèi)，并阻擋來自室外的遠(yuǎn)紅外熱輻射，從而節(jié)省空調(diào)的使用費(fèi)用。

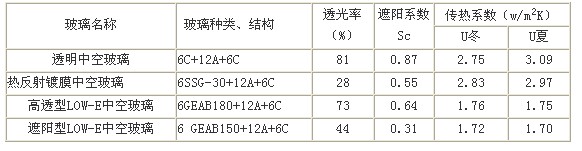

　　表1 為幾種中空玻璃的熱學(xué)性能參數(shù)

　　說明：6C表示6mm透明玻璃，SSG-30 、GEAB180、GEAB150分別是格蘭特公司熱反射玻璃和Low-E玻璃型號(hào)。傳熱系數(shù)是美國(guó)ASHRAE標(biāo)準(zhǔn)條件下的數(shù)值。

　　分析表明：在同等透光率下，遮陽型Low-E玻璃具有更低的遮陽系數(shù)Sc，這意味著它在限制太陽熱輻射的同時(shí)，并不會(huì)過多阻擋可見光的透過，通俗地說，它將陽光中的熱量過濾掉了。熱反射鍍膜玻璃獲得低遮陽系數(shù)Sc的代價(jià)是，損失可見光的透過，這會(huì)極大地影響室內(nèi)的自然采光。
　　通過評(píng)估不同玻璃的熱學(xué)性能，就能為你選擇最合適的品種。我公司擁有一套軟件，使用Window4.1程序,可根據(jù)不同的氣候條件以及客戶的需求,模擬分析計(jì)算相應(yīng)的熱學(xué)性能參數(shù),為用戶提供最佳配置的產(chǎn)品。
　　2.2顏色均勻性

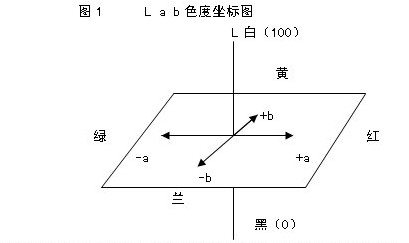

　　顏色外觀和反射強(qiáng)度有關(guān)，可用HunterL,a,b標(biāo)準(zhǔn)表示。
　　“L”表示光強(qiáng)度，“a”和“b”數(shù)值是與之正交的一個(gè)顏色平面。“a”
　　為紅—綠顏色當(dāng)量，“b”為黃—蘭顏色當(dāng)量，如圖1所示。

　　其中L1、a1、b1為玻璃顏色的中心參照值，L2、a2、b2為同一批玻璃的顏色參數(shù)。
　　對(duì)于陽光膜玻璃，玻璃表面的反射色差ΔE不應(yīng)大于3CIELAB色差單位，對(duì)于Low-e膜玻璃，玻璃表面的反射色差ΔE不應(yīng)大于2.5CIELAB色差單位，這也是鍍膜玻璃的顏色控制標(biāo)準(zhǔn)。我公司采用國(guó)外先進(jìn)的設(shè)備和磁控濺射工藝，顏色控制標(biāo)準(zhǔn)陽光膜可達(dá)到ΔE≤2CIELAB，Low-e膜可達(dá)到ΔE≤1.5CIEAB，顏色豐富，均勻性好。通過測(cè)量系統(tǒng)得到相應(yīng)的數(shù)值來表示顏色和強(qiáng)度，可以使不同的產(chǎn)品在外觀上可以定量地進(jìn)行比較。
　　陽光膜玻璃的反射率越高，即L值越高，說明其對(duì)太陽能的控制越強(qiáng)，但玻璃的透過率會(huì)隨著反射率的升高而降低，影響采光效果，太高的反射率也可能出現(xiàn)光污染問題。一些大城市如上海、廣州等已明確規(guī)定限制使用反射率高的陽光膜玻璃。
　　Low-E玻璃對(duì)太陽光中可見光有較高的透過率，可達(dá)到80%以上，反射率則很低，一般在10%以下，即使是遮陽型Low-E玻璃，可見光的透過率也達(dá)到36%以上，這使其與陽光膜相比，光學(xué)性能大為改觀，從室外看，外觀更透明、清晰，既保證了建筑的良好采光，又避免了以往大面積幕墻反射造成的光污染現(xiàn)象，營(yíng)造出更為柔和、舒適的環(huán)境。
　　因Low-E玻璃具有綠色、環(huán)保的特點(diǎn)，其節(jié)能優(yōu)點(diǎn)正得到大家的認(rèn)可，未來幾年在我國(guó)一定會(huì)得到日益廣泛的應(yīng)用。
　　2.3耐久性
對(duì)于用戶來說，鍍膜玻璃的耐久性也是項(xiàng)重要的技術(shù)參數(shù)，耐久性包括耐磨性、耐酸性和耐堿性。
　　2.3.1耐磨性
對(duì)陽光膜一般采用Taber研磨測(cè)試法來判斷玻璃耐磨性好壞。以鍍膜面為磨損面，將玻璃樣片在研磨機(jī)上研磨200轉(zhuǎn)，通過比較研磨前后透光率的變化來度量膜層的磨損程度，可見光透射比平均值差值的絕對(duì)值小于4%為合格。Taber研磨測(cè)試是一種很好的日常質(zhì)量控制手段，它能很快發(fā)現(xiàn)鍍膜玻璃的缺陷。如果玻璃是過期、沾染的或者清洗不干凈的，膜層的附著力就會(huì)降低，Taber研磨測(cè)試就會(huì)發(fā)現(xiàn)耐磨不合格。
　　對(duì)LOW—E膜，最簡(jiǎn)單有效的方法就是測(cè)試玻璃的抗沖洗能力，如果Low-e玻璃經(jīng)中空玻璃清洗機(jī)反復(fù)沖洗后，不出現(xiàn)刮痕，說明其后續(xù)加工能力強(qiáng)，玻璃的耐磨性也是可以接受的。由于Low-e膜層較軟，膜層結(jié)合力較差，其中有一層銀膜暴露在空氣中，容易被氧化而失效，因此不能作單片使用，必須合成中空玻璃才能使用。
　　2.3.2耐酸性
　　耐酸性一般用浸漬方法測(cè)試，將玻璃樣品浸漬在23±20C1 mol/L濃度的鹽酸溶液中，浸泡24小時(shí)后取出樣品，通過比較浸漬前后可見光透射比差值的絕對(duì)值來判定耐酸性的好壞，絕對(duì)值小于4%為合格。
　　2.3.3耐堿性
　　耐堿性一般用浸漬方法測(cè)試，將玻璃樣品浸漬在23±20C1 mol/L濃度的氫氧化鈉溶液中，浸泡24小時(shí)后取出樣品，通過比較浸漬前后可見光透射比差值的絕對(duì)值來判定耐堿性的好壞，絕對(duì)值小于4%為合格。

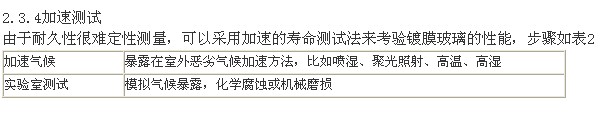

　　根據(jù)這些測(cè)試結(jié)果，跟一些已使用了10～20年的鍍膜玻璃的歷史數(shù)據(jù)作比較，也可以得到鍍膜玻璃現(xiàn)場(chǎng)壽命的有關(guān)結(jié)論。
　　3、結(jié)語
　　通過了解鍍膜玻璃的性能參數(shù)，根據(jù)不同的氣候環(huán)境，不同的使用場(chǎng)合，人們都可以選用不同的鍍膜玻璃的品種來滿足建筑裝飾的需求。我國(guó)是一個(gè)能源匱乏的國(guó)家，建筑節(jié)能勢(shì)在必行，隨著社會(huì)經(jīng)濟(jì)發(fā)展，為實(shí)現(xiàn)國(guó)家“十一五”的節(jié)能目標(biāo)，具有環(huán)保節(jié)能的Low-e中空玻璃將成為公共建筑和民用住宅的首選產(chǎn)品和主流產(chǎn)品。
